TABLA DE DIMENSIONES Y CAPACIDADES A VELOCIDA
DEL VIENTO DE 10 kms/hr Y ALTURA DE INSTALACION DE 7 mts. A UNA TEMPERATURA
DE 5 GRADOS CENTIGRADOS.
MODELO |
CUELLO (mm) |
CAUDAL (mts.cúbicos/hr) |

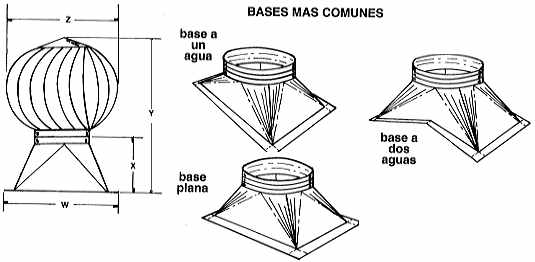

DIMENSIONES
(mm) |
|
A |
B |
C |
D |
AT 24 |
600 |
5,900 |
1020 |
390 |
1100 |
830 |
AT 30 |
762 |
9,100 |
1170 |
390 |
1250 |
1060 |
AT 36 |
914 |
13,100 |
1310 |
315 |
1530 |
1310 |
APLICACIONES |
RENOVACIONES DE AIRE |
TALLERES MECANICOS |
5 |
A |
10 |
FABRICAS PEQUEÑAS |
5 |
A |
10 |
BODEGAS EN GENERAL |
10 |
A |
15 |
COCINAS INDUSTRIALES |
15 |
A |
20 |
FUNDICIONES |
20 |
A |
30 |
AMBIENTES NOCIVOS |
30 |
A |
60 |
NAVES INDUSTRIALES |
30 |
A |
60 |
TALLERES DE PINTURA |
40 |
A |
60 |
