Tabla de especificaciones
de extractores de turbina tipo ED-ES-TD
| CARACTERISTICAS |
| Rápida Instalación |
| Fácil limpieza y mínimo mantenimiento. |
| Para uso pesado y continuo |
| Adaptables al tipo de ambiente |
| Funcionamiento en cualquier posición |
|
| APLICACIONES |
| Restaurantes |
| Naves Industriales |
| Laboratorios |
| Sanitarios |
| Cocinas |
| Sótanos |
| Espacios reducidos de difícil ventilación |
|

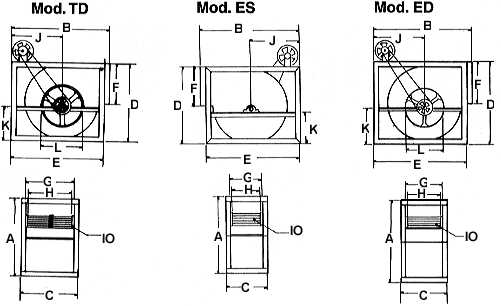

TABLA DE DIMENSIONES
|
MODELO
|
TIPO
|
DIMENSIONES (mm)
|
| |
|
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
L |
| 305 |
ES |
244 |
263 |
187 |
254 |
263 |
206 |
143 |
102 |
152 |
130 |
|
152 |
| 1200 |
ES-1 |
483 |
457 |
280 |
483 |
317 |
317 |
171 |
127 |
254 |
229 |
247 |
222 |
| 2000 |
ED-2 |
521 |
457 |
394 |
483 |
438 |
317 |
317 |
254 |
254 |
229 |
190 |
222 |
| 3000 |
ED-3 |
590 |
527 |
444 |
552 |
501 |
336 |
362 |
305 |
305 |
267 |
229 |
305 |
| |
ES-3 |
590 |
527 |
444 |
552 |
501 |
336 |
362 |
305 |
305 |
267 |
229 |
305 |
| 4500 |
ED-4 |
762 |
673 |
552 |
727 |
651 |
463 |
457 |
406 |
406 |
336 |
292 |
381 |
| |
ES-4 |
727 |
673 |
444 |
727 |
651 |
463 |
362 |
305 |
406 |
336 |
285 |
381 |
| 6500 |
ED-6 |
895 |
806 |
775 |
825 |
781 |
571 |
463 |
406 |
508 |
413 |
324 |
470 |
| |
ES-6 |
895 |
806 |
486 |
844 |
781 |
571 |
368 |
305 |
406 |
413 |
457 |
470 |
| 7500 |
ED-7 |
895 |
806 |
775 |
825 |
781 |
571 |
463 |
406 |
508 |
413 |
324 |
470 |
| |
ES-7 |
895 |
806 |
489 |
844 |
781 |
571 |
368 |
305 |
406 |
413 |
457 |
470 |
| 8500 |
TD-8 |
895 |
806 |
698 |
895 |
781 |
571 |
597 |
508 |
508 |
413 |
324 |
470 |
| 11000 |
TD-11 |
895 |
806 |
787 |
895 |
781 |
571 |
579 |
609 |
508 |
413 |
324 |
470 |
| 13000 |
TD-13 |
910 |
825 |
736 |
860 |
800 |
590 |
633 |
560 |
560 |
420 |
340 |
470 |
| 18000 |
TD- 18 |
1000 |
902 |
800 |
952 |
876 |
622 |
698 |
610 |
610 |
444 |
368 |
508 |
| 21000 |
TD- 21 |
1270 |
1130 |
902 |
1219 |
1092 |
844 |
800 |
711 |
711 |
610 |
495 |
635 |
ESPECIFICACIONES
|
MOD
|
MOTOR
|
TRANSMISION
|
| HP |
AMP |
RPM |
POLEA MOTRIZ |
POLEA IMPULSADA |
| 305 |
1/3 |
1.1 |
1300 |
TRANSMISION DIRECTA |
| 1200 |
1/4 |
5.5 |
1725 |
70mm x 15.9mm |
177mm x 15.9mm |
| 2000 |
1/4 |
5.5 |
1725 |
70mm x 15.9mm |
177mm x 15.9mm |
| 3000 |
1/4 |
5.5 |
1725 |
70mm x 15.9mm |
177mm x 15.9mm |
| 4500 |
1/2 |
8.2 |
1725 |
88.9mm x 15.9mm |
279.5mm x 25.4mm |
| 6500 |
3/4 |
10.2 |
1725 |
88.9mm x 15.9mm |
279.5mm x 25.4mm |
| 7500 |
1 |
10.2 |
1725 |
|
|
| 8500 |
1 1/2 |
5.6 |
1735 |
101.6mm x 22mm |
304.8mm x 25.4mm |
| 11000 |
2 |
7 |
1725 |
101.6mm x 22mm |
304.8mm x 25.4mm |
| 13000 |
3 |
9 |
1725 |
101.6mm x 28.4mm |
304.8mm x 25.4mm |
| 18000 |
3 |
9 |
1725 |
101.6mm x 28.6mm |
355.6mm x 29.9mm |
| 21000 |
5 |
13 |
1735 |
101.6mm x 28.6mm |
355.6mm x 29.9mm |
ESPECIFICACIONES
|
MOD
|
TRANSMISION
|
EST . IND.
|
PRESION ESTATICA EN PCM
|
| |
BANDA |
PCM |
M3/Hr |
0 |
1/8" |
1/4" |
3/8 |
1/2 |
3/4 |
1" |
| 305 |
Transmisión directa |
400 |
1020 |
300 |
|
|
|
|
|
|
| 1200 |
A - 41 |
1200 |
2830 |
725 |
|
|
|
|
|
|
| 2000 |
A - 43 |
2000 |
3398 |
990 |
|
|
|
|
|
|
| 3000 |
ED A - 47 |
3000 |
5080 |
1910 |
1903 |
1810 |
1730 |
1604 |
|
|
| |
ES A - 43 |
|
|
|
|
|
|
|
|
|
| 4500 |
ED A - 62 |
4500 |
7600 |
3550 |
3490 |
3290 |
3095 |
2500 |
|
|
| |
ES A - 57 |
|
|
|
|
|
|
|
|
|
| 6500 |
ED A - 72 |
6500 |
11050 |
4880 |
4550 |
4365 |
4070 |
3810 |
|
|
| |
ES A - 63 |
|
|
|
|
|
|
|
|
|
| 7500 |
ED A - 72 |
7500 |
11050 |
4880 |
4550 |
4365 |
4070 |
3810 |
|
|
| |
ED A - 63 |
|
|
|
|
|
|
|
|
|
| 8500 |
TD A - 72 |
8500 |
14400 |
8400 |
7350 |
6415 |
5322 |
4505 |
3787 |
2495 |
| 11000 |
TD B - 73 |
11000 |
18573 |
9000 |
8186 |
7505 |
7000 |
6010 |
3392 |
3005 |
| 13000 |
TD B - 77 |
13000 |
22035 |
9406 |
8196 |
7599 |
7157 |
6355 |
4070 |
4110 |
| 18000 |
TD B - 82 |
18000 |
30543 |
13710 |
12821 |
11503 |
10932 |
10400 |
9316 |
6660 |
| 21000 |
TD B - 100 |
21000 |
35632 |
15599 |
14910 |
14037 |
13100 |
12416 |
10181 |
8902 |
ED - Entrada doble
ES - Entrada sencilla
TD - Turbina doble
Notas: Todos los motores fraccionarios se suministran en 127 v/60hz
y los motores integrales se suministran en 220 v/440v/3F/60Hz. Para convertir
PCM a m3/Hr multiplicar los PCM por 0-02832 por 60.
SELECCIÓN DE EQUIPO: Siga estos pasos para seleccionar adecuadamente
para seleccionar el extractor ED, ES - TD que necesita:
- Calcule el aire a extraer o introducir en el local a acondicionar de
acuerdo a la siguiente formula:
| |
PCM = VOLUMEN EN PIES CÚBICOS (P3) POR CAMBIOS DE HORA |
- Para transformar M3 a P3 multiplique por 35.3166
- Considere el número de cambios por hora de acuerdo al lugar
de aplicación del extractor según tabla anexa.
| Fábricas |
5 |
a |
10 |
| Cocinas |
10 |
a |
20 |
| Restaurantes |
6 |
a |
10 |
| Oficinas |
4 |
a |
8 |
| Baños |
10 |
a |
15 |
| Salones de Baile |
6 |
a |
8 |
| Bares |
4 |
a |
|
| Cines y Teatros |
10 |
a |
20 |
